線切割圖形跟刀路都是對的，為什么轉90度之后不按軌跡走？這種情況有以下3種原因可能出現：

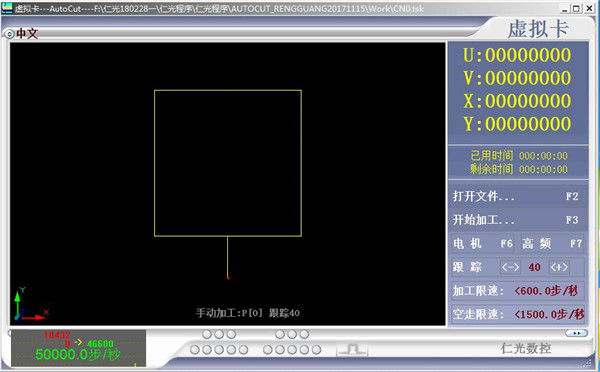

1，提出這個問題的應該是一位新的線切割操作師傅，不知道是在編程里面還是在加工界面進行轉90度？在線切割加工界面里面轉90度，當我們將線切割的圖形軌跡轉90的時候，一定要注意到是正轉還是反轉？在線切割加工界面一般選正90度旋轉，它實際是左旋，向反方向轉90度，這個時候我們得到的圖形可能就和我們想象的不一樣

2，線切割的x和y軸設置方向,不是當我們正對著機床的船身的正面，所看到的x軸和y軸方向。是在我們左手邊的電氣控制柜旁邊，正對著線切割，這個時候我們看到的x軸和y軸才是。

它有別于傳統的銑床，磨床，加工中心，包括同行業的慢走絲線切割，當然這個問題會導致很多用傳統加工機床的，一下子轉變不了思維，但是這個行業約定俗成的這種設置方法一直延續下來了，沒辦法，必須去適應，毛主席說的好，“少數服從多數”嘛。

3，線切割機床的x軸和y軸的步進電機方向，是可以設置的，這個在加工界面里面可以去設置，外部的電源三相電，它是不確定，是隨機性的接入的，因此會導致線切割x軸和y軸方向不對。

因此，我們一定要先測試一下方向是否正確，如果不對的話，直接在加工的界面里面電機方向反向設置一下，就迎刃而解了。

以上方法相信能夠幫助到您。
